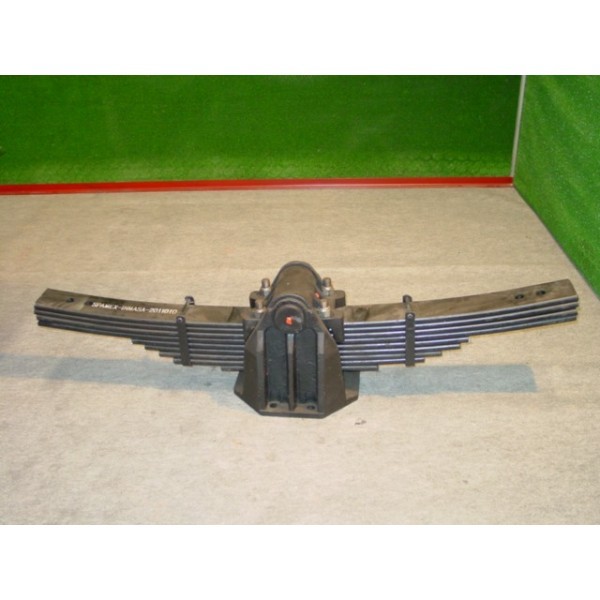

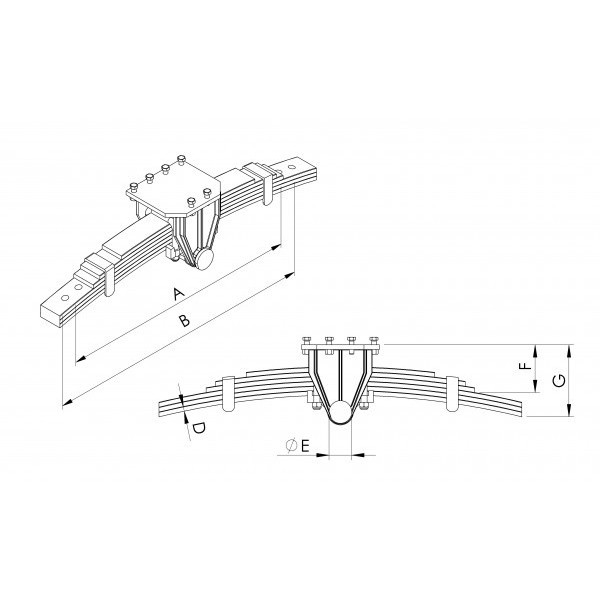

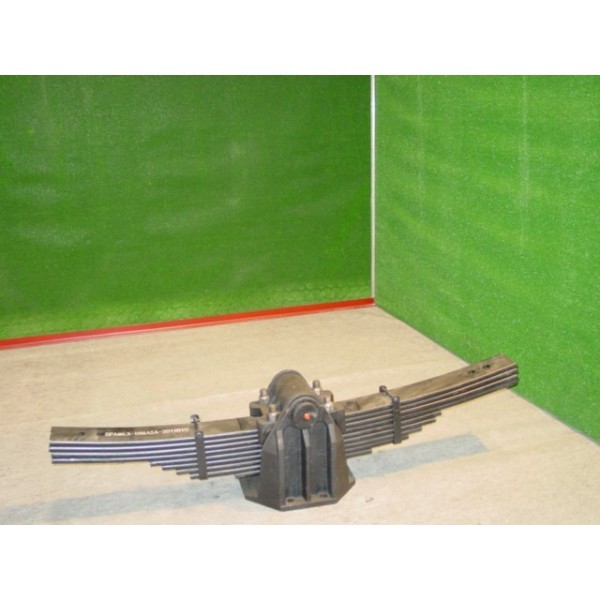

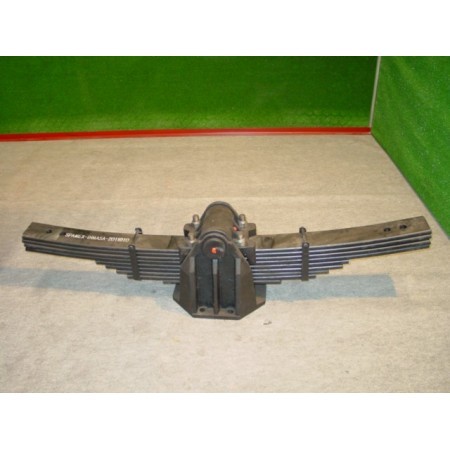

Ballesta con soporte multihoja para bogie, para remolques, bañeras , cisternas, plataformas, agricolas e industriales. Para diferentes toneladas y anchuras. Medidas según dibujo : CODIGO | A | B | C | D | E | F | G |
|
| Nº hojas | Nº Maestras | Ref.ADR. | | | | | | | | | | | | | | CSUSBOG0081 | 1240 | 1360 | 120 | 20 | 60 | 180 | 360 | 15.500 | 17.500 | 6 | 3 | GEE-4280 | CSUSBOG0056 | | 1360 | 120 | 20 | 60 | 165 | 345 | | 19.000 | 7 | 3 | GEI-2640 | CSUSBOG0057 | 1560 | | 120 | 20 | 80 | 168 | 378 | 21.500 | | 8 | 4 | GEK-2560 | CSUSBOG0058 | | 1500 | 120 | 20 | 80 | 233 | 453 | | 21.500 | 9 | 4 | GEK | CSUSBOG0054 | 1500 | | 120 | 20 | 100 | 233 | 453 | 24.000 | | 10 | 4 | GEL-2250 | CSUSBOG0082 | 1600 | 1700 | 120 | 20 | 100 | 206 | 446 | 28.000 | 26.000 | 8 | 4 | GEL-2520 | CSUSBOG0103 | 1700 | 1800 | 120 | 20 | 100 | 250 | 490 | 27.500 | 26.000 | 9 | 4 | GEL |
F = | Altura sin carga con el eje encima de la Ballesta | G = | Altura sin carga con el eje debajo de la Ballesta | A = | Toneladas en el punto A | B = | Toneladas en el punto B |
|
